Pantografi

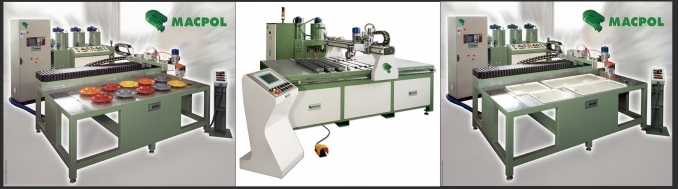

Pantografo a tre assi (X-Y-Z), impianto estremamente versatile per la distribuzione in maniera controllata, di PU o HOT-MELT su varie tipologie di prodotti; settori della filtrazione aria, olio ed idraulica; del legno, per l’incollaggio di infissi e per l’applicazione di guarnizioni in PU su plafoniere o quadri elettrici

Pantografo a 2 assi utilizzato per distribuire poliuretano oppure distaccante sullo stampo.

Basamento
Basamento in acciaio lavorato con supporti per guide di scorrimento lineare.
Comandi per assi X, Y
Guide lineari in acciaio speciale temprato a ricircolo di sfere per scorrimento carrelli.
Cremagliera elicoidale in acciaio e pignone temprato per la movimentazione degli assi.
N.2 Motori Brushless per la movimentazione del pantografo.
Corsa dell’asse X: 850mm
Corsa dell’asse Y: 600mm
Velocità degli assi X-Y: da 0 a 40mt/min
